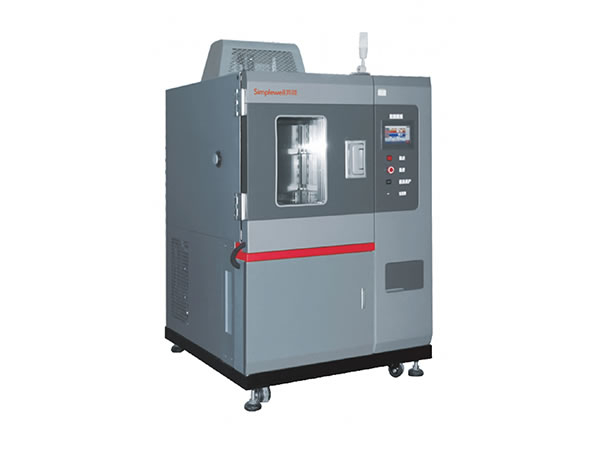

Die Klima-Prüfkammer, Typ STH wird vor allem für die Prüfung der Eeigenschaften der Materialien unter verschiedenen Bedienungen wie hoher Temperatur, niedriger Temperatur, trockener Umgebung, feuchter Umgebung usw. verwendet.
Die Prüfkammer wird breit für die Qualitätsprüfung von Elektronik, Haushaltsgeräten, Kommunikationsgeräten und Instrumenten, Autos, Kunststoffprodukten, Metall, Lebensmittel, Chemikalien, Baustoffe, Pharmazeutika und die Luftfahrt verwendet.
Technische Parameter der Klima-Prüfkammer, Typ STH
Modell
STH150-20
STH225-20
STH408-20
STH1000-20
STH150-40
STH225-40
STH408-40
STH1000-40
STH150-70
STH225-70
STH408-70
STH1000-70
Volumen
150
225
408
1000
150
225
408
1000
150
225
408
1000
Innengröße (mm)
W
500
500
600
1000
500
500
600
1000
500
500
600
1000
H
600
750
850
1000
600
750
850
1000
600
750
850
1000
D
500
600
800
1000
500
600
800
1000
500
600
800
1000
Außengröße (mm)
W
910
910
1010
1410
910
910
1010
1410
910
910
1010
1410
H
1580
1730
1830
1980
1580
1730
1830
1980
1580
1730
1830
1980
D
1073
1173
1373
1588
1073
1173
1373
1588
1073
1173
1373
1588
Bereich der Temperatur
-20°C bis +150°C(oder 180°C)
-40°C bis +150°C(oder 180°C)
-70°C bis +150°C(oder 180°C)
Bereich der Feuchtigkeit
20%RH bis 98%RH/(20 bis 85°C)
Schwankung der Temperatur
±0.5°C
Abweichung der Temperatur
±1.5°C
Abweichung der Feuchtigkeit
±3.0%RH(wenn die Feuchtigkeit beträgt≧75%); ±5.0%RH(wenn die Feuchtigkeit beträgt≦75%)
Aufheizzeit
20°C bis +150°C
20°C bis +150°C
20°C bis +150°C
≦50MIN
≦50MIN
≦50MIN
Abkühlzeit
+20°C bis -20°C
+20°C bis -40°C
+20°C bis -70°C
≦45MIN
≦70MIN
≦90MIN
Einstellungsmethode der Temperatur und Feuchtigkeit
Ausgleichsmethode
Umgebungstemperatur
+5°C bis +35°C
Materialien
Gehäuse
Doppelseitig verzinktes Blech mit der Beschichtung aus Kunststoff

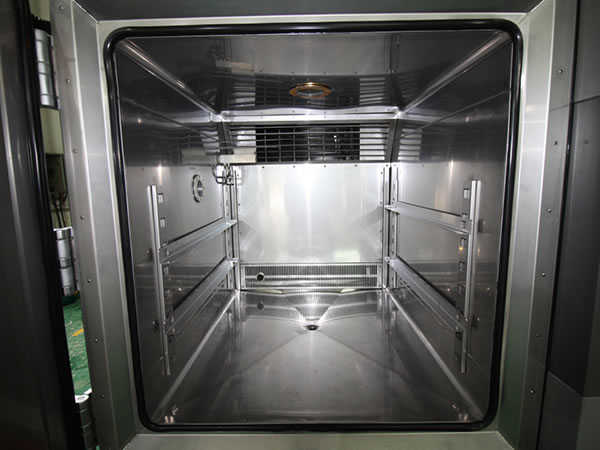

Inneoberfläche
SUS304/2B Platte aus Edelstahl
Isolierung
Schaum aus PU + Hartfaserplatte
Regler
Heizgerät
Heizgerät mit Lüfter aus Nichrome
Luftbefeuchter
Heizgerät aus Edelstahl, Wasserschale
Ventilator
Radialventilator
Kühlschrank
Mechanischer Kompressor
Kältemittel
R404a
R404a /R23
Kühlmethode
Mechanischer Kompressor (Luftkühlung oder Wasserkühlung)
Duplex mechanischer Kompression (Luftkühlung oder Wasserkühlung)
Fehlalarm und machbare Lösung, Schutz vor Abschalt, Schutz vor Temperatur, Kalenderzeit, automatische Diagnose
Methode der Wasserversorgung
Waterpumpe
Wassertank
Tragbare Wassertank
Wasser
Widerstand ≦500Ωm
Stromversorgung
AC380V±10%V 50HZ
Max. Strom (A)
12
12
12
22
14
14
18
25
20
20
22
38
Leistung(KW）
6
6
6
44
7
7
7
12
10
10
10
18
Gewicht(KG)
460
460
530
810
460
460
530
810
540
540
600
980
Noten:
1. Das Produkt verfügt über keine Funktion in Bezug auf Feuchtigkeit.
2. Die Temperaturdaten werden bei + 25 ° C und ohne Probe gemessen.
3. Die Schwankungsparameter werden in Übereinstimmung mit GB/T5170.2-1996 Standard gemessen.
4. Der konvexe Teil gehört nicht zur Größe der Kammer.
Standards
GB11158
Spezifikationen für Prüfkammer bei hoher Temperatur
GB10589-89
Spezifikationen für Prüfkammer bei niedriger Temperatur
GB10592-89
Spezifikationen für Prüfkammer bei hoher/niedriger Temperatur
GB/T10586-89
Spezifikationen für Prüfkammer bei feuchter Hitze
GB/T2423.1-2008
Temperaturprüfung - Teil 2: Prüfmethode - Prüfung A: kalt
GB/T2423.2-2008
Temperaturprüfung - Teil 2: Prüfmethode - Prüfung B: trockene Hitze
GB/T2423.3-2006
Temperaturprüfung für elektrische und elektronische Produkte - Prüfung Ca: Feuchte Hitze, Stabiler Zustand
GB/T2423.4-2008
Temperaturprüfung für elektrische und elektronische Produkte - Prüfung Db: Feuchte Hitze, zyklisch
GB/T2423.22-2002
Temperaturprüfung für elektrische und elektronische Produkte --Teil 2: Prüfmethode--Prüfung N: Änderung der Temperatur
IEC60068-2-1.1990
Temperaturprüfung; Teil 2: Prüfung; Prüfung A: kalt
IEC60068-2-2.1974
Grundlegende Temperaturprüfung. Teil 2: Prüfung. Prüfung B: trockene Hitze
GJB150.3
Temperaturprüfung für militärische Materielien--Prüfung bei hoher Temperatur
GJB150.4
Temperaturprüfung für militärische Materielien-- Prüfung bei niedriger Temperatur
GJB150.9
Temperaturprüfung für militärische Materielien--Prüfung bei feuchter Temperatur
Wegen der Kanalstruktur erhielt die Klima-Prüfkammer, Typ NTH (Temperatur- und Feuchtigkeitsprüfung) ein Erfindungspatent. Die Kanalstruktur sorgt für eine gleichmäßige Temperatur und eine hohe Prüfgenauigkeit in jedem Prüfbereich in der Prüfkammer.
Regler von Simplewell
Mitsubishi PLC
Einstellungsbereich der Temperatur und Feuchtigkeit
Verfügbare Konfigurationen
1. Drehbarer Entfeuchter / Polymermembran mit der niedrigsten Temperatur / Feuchtigkeit von 5 ℃ / 5% rF.
2. Eingebettete Tür aus Hartglas, sich einfach zu bewegen
3. System z7ur Wasserreinigung mit automatischer Nachschubfunktion
4. Recorder zum Speichern und Drucken der Prüfdaten
5. Ultraschall-Luftbefeuchter / Hochdruck-Sprühluftbefeuchter zum Angebot der dauerhaften hohen Luftfeuchtigkeit bei extremer Temperatur
6. Geblasesystem trockener Luft, Anti-Kondensation
7. Fernüberwachung durch Handy und Computer
