Modell: V-MH
Bereich der Temperatur: 23℃ (±0.5℃) - 25℃ (±0.5℃)
Bereich der Feuchtigkeit: 45% (±2.5%) - 50% (±2.5%)
Innenvolumen: 24m³ oder maßgeschneiderter Service

Anwendung der Klimaprüfkammer für VOC-Messung
Da die Klimaprüfkammer für VOC-Messung die Standardtemperatur und -feuchtigkeit und saubere Umgebung bietet und ein Gleichgewicht zwischen Temperatur, Feuchtigkeit, Druck und VOC-Emission erreicht, eignet sich das Produkt ideal für die Prüfung der Emissionsrate und der Emissionseigenschaften von den Schadstoffen aus den Materialien und Produkten. Es wird breit für die Prüfung von den nichtmetallischen Autobauteilen wie Boden, Teppich, Innendekoration und Armaturenbrett usw. verwendet.

Technische Parameter der Klimaprüfkammer für VOC-Messung
Wenn die Konzentration von VOC weniger als 6,0 PPM beträgt, kann diese Prüfkammer mit dem Gasbeutel eine Entfernungsrate von mehr als 90% garantieren. Die letzte Konzentration von TVOC kann weniger als 0,35 mg / m3 (350 μg / m3) liegen, und die Konzentration anderer VOA beträgt wie folgt:

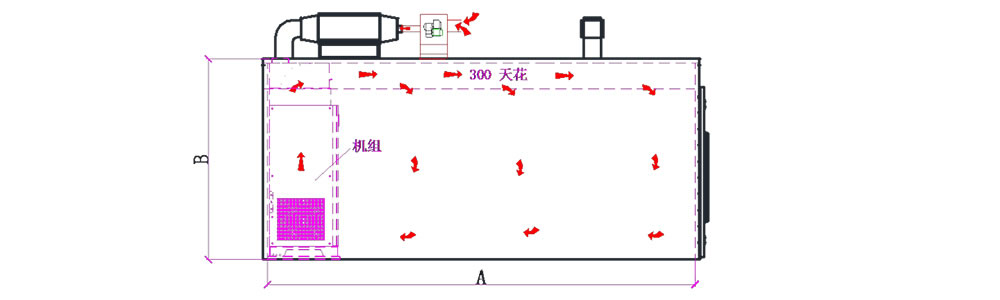

Schematische Darstellung

Das Vorbehandlungsystem von VOC besteht hauptsächlich aus der Maschineneinheit, dem Filter, der Dichtungstür, dem Sichtfenster usw.

Betriebsprinzip
Zuerst legen Sie die Materialien und die Produkte oder die Proben in die Klimaprüfkammer mit Vorbehandlung. Dann stellen Sie die Umgebung in der Kammer wie Temperatur, Feuchtigkeit, Luftgeschwindigkeit und Druck ein. Dadurch werden das Emissionsvolumen und die Emissionsgeschwindigkeit von VOC stabilisiert. Gleichzeitig wird die Kreuzkontamination der Proben vermieden.

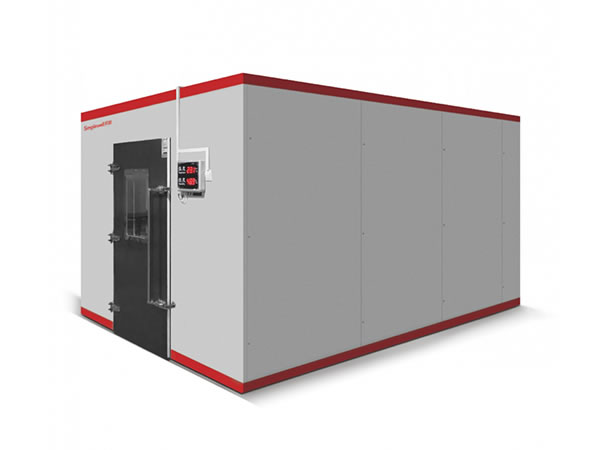

Struktur der Klimaprüfkammer für VOC-Messung, mit Vorbehandlung in der Prüfkammerluft
1. Die Prüfkammer ist wegen des Edelstahl-Deckels und der Zwischenschicht aus PU feuerfest.
2. Die Größe der abgedichteten Tür ist (1 m + 1 m) × 1,8 m mit hoher Zähigkeit und guter Luftdichtheit. Das Beobachtungsfenster (H500 × W340 mm) ist in der Tür ausgestattet. Die Hohlschicht ist mit Stickstoff gefüllt. Die innere Oberfläche des Fensters hat eine EC-Folie zur Vermeidung der Kondensation.

Hauptteile der Klimaprüfkammer für VOC-Messung, mit Vorbehandlung in der Prüfkammerluft
1. Kontrollsystem
Das Kontrollsystem besteht hauptsächlich aus einem Paar ROTRONIC-Sensor für Temperatur und Feuchtigkeit, einem Beobachtungsfenster, einer PLC-Regler aus Mitsubishi und einem LCD-Punkt-Matrix-Touchscreen. Zwei Sprachoptionen (Chinesisch und Englisch) sind verfügbar. Das Produkt garantiert eine hohe Datengenauigkeit (Temperatur: 0,01 ° C, Feuchtigkeit: 0,1%RH, Zeit: Min.). Das Kurvendiagramm beim Betrieb, die Einstellung der Temperatur und Feuchtigkeit sowie Fehlalarm und Diagnose stehen zur Verfügung.

2. Kühlsystem
Das Kühlsystem kann mit dem Luftkühlsystem und Wasserkühlsystem funktionieren. Das Kühlsystem umfasst Kompressor (europäische bekannte Marke), Kältemittel (umweltsfreundlich), Magnetventil, Expansionsventil, trockenen Filter und Ölabscheider.

3. Luftkanal
In der Klimaprüfkammer für VOC-Messung, mit Vorbehandlung in der Prüfkammerluft wird eine wirksame Luftzirkulation durch die Zentrifugalventilatoren erreicht, so dass eine gleichmäßige Temperatur und Feuchtigkeit angeboten wird. Die frische Luft wird an der Oberseite in die Kammer geblasen und an der Unterseite rückgewonnen.

4. Heizungs- und Befeuchtungssystem
Bei der Luftheizung setzen Die Ex-Schutzrohre aus Edelstahl sind mit einem Gerät zum Leerlaufschutz ausgestattet. Der Regler bietet P.I.D. (Proportional-, Integral-, Differential-) Kontrolle mit einfachem Betrieb und flexibler Verwendung. Der Dampfbefeuchter durch Elektroheizung und die Kondensationsmethode werden für die Einstellung der Feuchtigkeit verwendet.
